黑色化工顏料 31度溫變粉 感溫顏料 防偽變色 熱變顏料 10色 20g裝

一份20g 50

若需要其他溫度變色 可定制 ，100克起訂

感溫變色顏料是由電子轉移型有機化合物體系制備的。 電子轉移型有機化合物是一類具有特殊化學結構的有機發色體系。在特定溫度下因電子轉移使該有機物的分子結構發生變化，從而實現顏色轉變。這種變色物質不僅顏色鮮艷，而且可以實現從“有色===無色”狀態的顏色變化,這是重金屬復鹽絡合物型和液晶型可逆感溫變色物質所不具備的。
微膠囊化的可逆感溫變色物質稱為可逆感溫變色顏料俗稱：溫變顏料,感溫粉或溫變粉。這種顏料的顆粒呈圓球狀，平均直徑為2~7微米一微米等于千分之一毫米。其內部是變色物質，外部是一層厚約0.2~0.5微米既不能溶解也不會融化的透明外殼，正是它保護了變色物質免受其他化學物質的侵蝕。因此，在使用中避免破壞這層外殼是十分重要的。

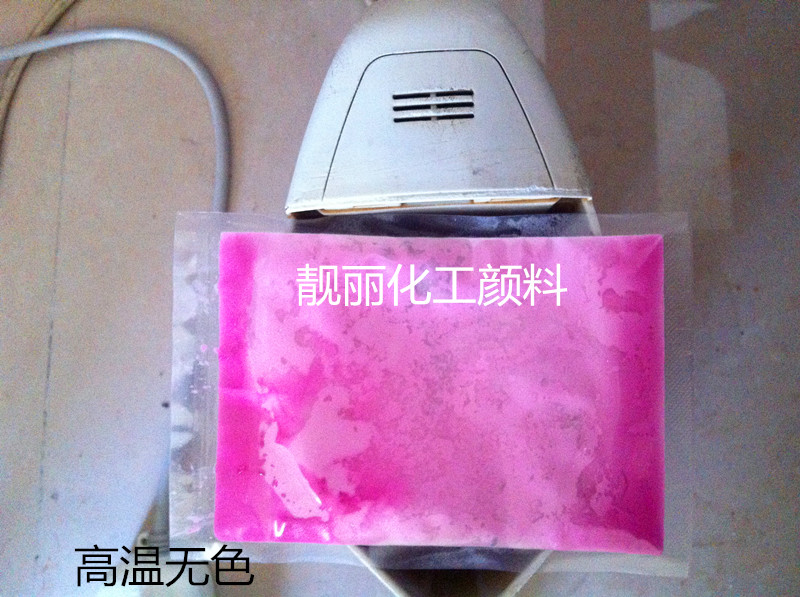

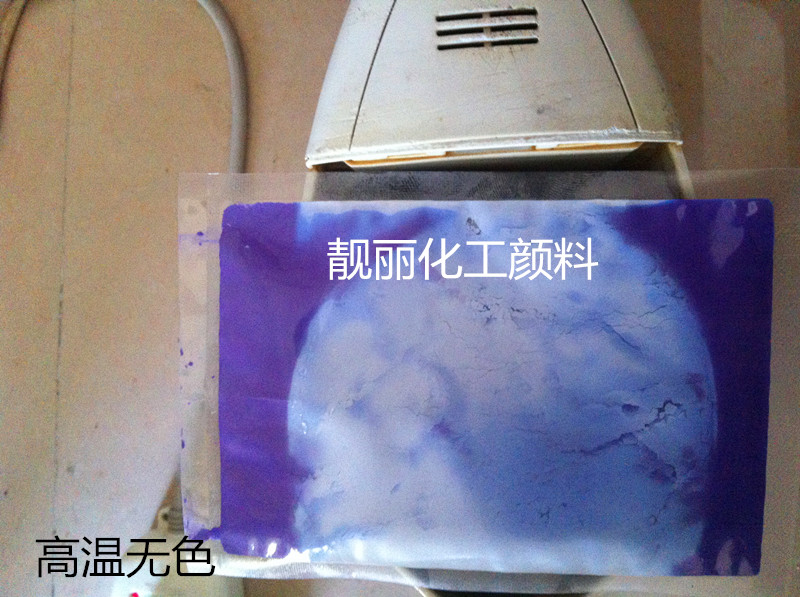

1、感溫變色可隨溫度的上升、下降而反復必變顏色。以31℃紅色為例，變色形式為31℃以上呈現無色，31℃以下呈現紅色。

2、感溫變色內含微膠囊變色顆粒，粒徑在1~10UM之間，并具有耐高溫、抗氧化等膠囊所改變的特性。

3、感溫變色產品之設計以高溫環境時與低溫環境時有顏色變化為訴求，并大多應用于人體感溫的系列產品，也可做防偽設計使用。

二、感溫變色粉應用：

1、感溫變色粉為微膠囊化的可逆感溫變色物質稱為可逆感溫變色顏料俗稱：溫變顏料,感溫粉或溫變粉。

2、本品可用于聚丙烯PP、軟聚氯乙烯S-PVC、AS 、ABS和硅膠等透明或半透明塑料的注塑、擠塑成型。也可混入不飽和聚脂、環氧樹脂、有機玻璃或尼龍單體內澆鑄、模壓、固化成型合適之油墨基材。
3、 用于注塑、擠塑加工或澆鑄、模壓、固化成型時,變色顏料的用量為塑料量的0.4~3.0% ,通常為 0.6 ~2.0% 。變色顏料與塑料粒子要充分混和均勻混合時可使用少量白油。如果是普通顏料與變色顏料拼色，則普通顏料或染料的用量大約為變色顏料的0.5-2.5% 。
4、色母料：
在大批量生產時可先將變色顏料加入聚乙烯蠟或聚苯乙烯蠟中制成顏料含量為10%的色母料，然后再與塑料粒子混合使用。這樣可使變色顏料分散的更均勻。色母料的制備方法可參考本司提供的技術資料。
5、溫度：
加工溫度應控制在200℃以下,最高不要超過230℃,并盡量少物料的受熱時間。高溫，長時間加熱將損害顏料的變色性能。
6、注意事項：
A :注塑和擠出中使用變色顏料時塑料中不應再同時使用其它填充料或普通顏料例如：鈦白粉，碳酸鈣，硫酸鋇，碳黑等，否則將會屏蔽變色效果。
B: 澆鑄、模壓、固化成型中使用變色顏料時應先將變色顏料加入不飽和聚脂、有機玻璃或尼龍單體內內攪拌分散均勻，然后再加入引發劑或固化劑開始聚合或交聯反應。因為在予聚后體系粘度急劇升高，此時加入變色顏料會使大量顏料顆粒包裹在一起，難于分散均勻。另外，此時的攪拌操作也會使體系中殘留大量氣泡。
C: 慎重選擇交聯劑或固化劑：在環氧樹脂和不飽和聚酯樹脂的交聯固化過程中，其內部有時會產生強大的收縮應力，導致變色顏料微膠囊外殼破裂，其它化學物質進入顏料內部使其失去變色性能。這種情況在環氧樹脂固化厚度大于0.2毫米并且使用多胺類固化劑時經常會發生。
D: 不能使用密煉機、捏和機、高速分散機，雙螺桿擠出機等高剪切設備進行塑料粒子與變色顏料的預混合。這些設備會嚴重破壞變色顏料表面的保護層，使其失去變色性能。另外，在制備色母料時應避免變色顏料經受反復的擠出造粒操作。
E: 在PVC樹脂的配方中應避免使用含磷的穩定劑和增塑劑，否則會使變色注塑制品在消色狀態時產生嚴重的殘留色。

三、儲存方法：

可逆感溫變色顏料本身是一個不穩定體系穩定就難于變化，所以其耐光,耐熱,耐老化等性能遠不及普通顏料,在使用中應加以注意。

1、耐光性:

感溫變色顏料的耐光性較差，在強烈陽光下暴曬下會很快褪色失效，因此其只適合在室內使用。應避免強烈陽光和紫外燈光的照射，這樣有利于延長變色顏料的使用壽命。

2、耐熱性:

感溫變色顏料在短時間內可耐230℃高溫10分鐘左右，可應用于注塑和高溫固化。但變色顏料在發色狀態和消色狀態時的熱穩定性不同，前者的穩定性高于后者。另外當溫度高于80℃時，構成變色體系的有機物也會開始降解。因此變色顏料應避免長期在高于75℃溫度下工作。
